Sušící linka běžící na 90 m3/min vzduchu může ztratit asi 10 procent své účinnosti ohřevu, když je rozteč žeber na trubce předehřívače vzduchu příliš těsná. Častěji než ne, skutečným problémem není samotný ohřívač, ale nesoulad mezi konstrukcí trubice a skutečnými podmínkami vzduchu. To je důvod, proč výběr trubky předehřívače vzduchu znamená vyvážení teploty materiálu, wattové hustoty a geometrie žeber před instalací, nikoli po výskytu poruchy.
Co je trubka předehřívače vzduchu?
Trubka předehřívače vzduchu je součást výměny tepla, která zvyšuje teplotu vzduchu proudícího skrz potrubí, pec nebo sušicí komoru. V kotlových systémech získávají trubkové předehřívače teplo ze spalin. V elektrických topných zařízeních je trubka uzavřeným odporovým topným tělesem s kovovým pláštěm, izolací z oxidu hořečnatého a ve většině vzduchových aplikací žebry pro zvětšení plochy přenosu tepla. Odporový drát je spirálovitě navinut a naplněn MgO, který přenáší teplo a zároveň elektricky izoluje plášť. Plášť je svařen a válcován na konečný průměr, typicky od 6,5 mm do 12,5 mm. Tento článek se zaměřuje na elektricky vyhřívanou verzi, protože je to ta, kterou procesní inženýři nejčastěji specifikují jako konstrukční součást.
Běžné typy trubek předehřívače vzduchu
Standardní trubky předehřívače vzduchu jsou k dispozici v přímé konfiguraci, ve tvaru U, ve tvaru W a ve tvaru O.
Přímé konfigurace, ve tvaru U a ve tvaru W
Rovná trubka je nejjednodušší formou a hodí se pro instalace, kde zahřívaná délka odpovídá hloubce potrubí. Trubice ve tvaru U se vrací do sebe, což umožňuje krátkému potrubí pojmout dlouhou efektivní délku ohřevu. Trubky ve tvaru W přidávají další ohyb a poskytují ještě aktivnější povrch uvnitř kompaktního prostoru. V praxi je formát ve tvaru U dobrým výchozím nastavením pro trouby s nucenou konvekcí, protože udržuje připojovací svorky na stejné straně, což zjednodušuje zapojení. Například a Žebrovaná trubka pro ohřev vzduchu ve tvaru U se obvykle specifikuje, když je výška potrubí omezená, ale požadovaný výkon je vysoký.
Výrobci, dodavatelé žebrovaných topných trubek na zakázku ve tvaru U Xinghua Yading Electric Heating Element Co., Ltd. je čínský vlastní OEM/ODM výrobce žebrových topných trubek ve tvaru U a žebrové žebrové ... Zobrazit produkt → Žebrované vs. hladké trubky
Hladké trubky se snadněji čistí a jsou přijatelné v cirkulačních systémech s nízkým výkonem. Žebrované trubky jsou standardní volbou pro předehřívače vzduchu, protože znásobují plochu přenosu tepla. Faktor žeber, což je poměr plochy žebrovaného povrchu k ploše holé trubky, se běžně pohybuje od 2 do 4. Při elektrickém ohřevu vzduchu umožňuje vyšší faktor žebrování dodávat stejný příkon při nižší povrchové zátěži, což snižuje riziko tvorby kotelního kamene a prodlužuje životnost trubky. Hladké trubky by však neměly být ignorovány: v zařízeních pro čisté prostory nebo tam, kde je vyžadována častá sterilizace, může absence žeber značně zjednodušit údržbu.
Výběr materiálu: První rozhodnutí, které ovlivňuje životnost trubice
Prvním krokem výběru je materiál pláště. Materiál určuje maximální trvalou provozní teplotu, přídavek na korozi a praktickou životnost trubky. Níže uvedená tabulka porovnává nejběžnější materiály pro elektrické trubice předehřívače vzduchu.
| Materiál | Max trvalá teplota | Odolnost proti korozi | Typická aplikace |
|---|---|---|---|
| Nerezová ocel 304 | 750 °C | Dobré na suchém vzduchu | Obecné potrubní ohřívače |
| Nerezová ocel 321 | 800 °C | Lepší odolnost proti usazování vodního kamene | Pece a sušicí linky |
| Slitina 800 | 815 °C | Dobrá oxidace a střední odolnost proti kyselinám | Předehřívače s nebezpečím kondenzace |
| Slitina 840 | 900 °C | Vynikající stabilita při vysokých teplotách | Vysoce výkonné průmyslové vytápění vzduchu |
Volba řízená teplotou
Maximální teplota pláště musí zůstat pod bodem oxidace materiálu. Pro nepřetržitý provoz je vhodná nerezová ocel 304 pod 750 °C. Když teplota výstupního vzduchu překročí tuto úroveň, přejděte na 321 nebo Alloy 800. Alloy 840 se používá, když se samotný povrch trubky přiblíží 900 °C, například u konstrukcí s vysokou hustotou výkonu nebo když je rychlost vzduchu nízká.
Obavy z koroze a kondenzace
V předehřívačích vzduchu může dojít ke korozi rosného bodu, když teplota povrchu trubky klesne pod rosný bod okolního plynu. I v elektricky vyhřívaném potrubí mohou podmínky studeného spouštění vytvářet kondenzát na povrchu nerezové oceli. Chloridy a sírany v dílenském vzduchu pak napadají plášť. Pro prostředí se známou vlhkostí poskytuje plášť ze slitiny 800 a nízký limit wattové hustoty další bezpečnostní rezervu.
Wattová hustota a její praktický dopad
Wattová hustota je výkon dělený ohřívaným povrchem, obvykle vyjádřený ve W/cm2. Je to nejužitečnější číslo pro předpověď teploty povrchu trubky. Při stejném příkonu má žebrovaná trubka nižší hustotu wattu než hladká trubka, protože plocha žebra je větší, takže plášť běží chladněji. V aplikacích s nuceným oběhem vzduchu s rychlostí potrubí 3 m/s nebo více je počáteční rozsah 3 až 5 W/cm2 pro nerezovou ocel bezpečný. Pokud je proudění vzduchu nepravidelné nebo je potrubí poddimenzované, může se efektivní hodnota v některých zónách zdvojnásobit, což je důvod, proč mnoho techniků zůstává pod 3 W/cm2, dokud není ověřen skutečný vzor proudění. Pro 10 kW ohřívač s 2000 cm2 žebrované plochy je hustota wattů 5 W/cm2. Pokud je stejný ohřívač hodnocen na holé ploše trubky, číslo může vypadat mnohem vyšší, takže vždy potvrďte, kterou oblast výrobce uvádí.
Před dokončením návrhu porovnejte vypočítaný výkon s hmotnostním průtokem vzduchu a nárůstem teploty pomocí Q = m * cp * dT. Jakmile je požadovaný výkon znám, upravte délku trubice a geometrii žeber, abyste udrželi hustotu wattů v bezpečném pásmu. Podrobné vysvětlení tohoto vztahu je k dispozici v článku na wattová hustota v elektrických topných tělesech .
Žebrované trubky: Více povrchu, méně přehřívání

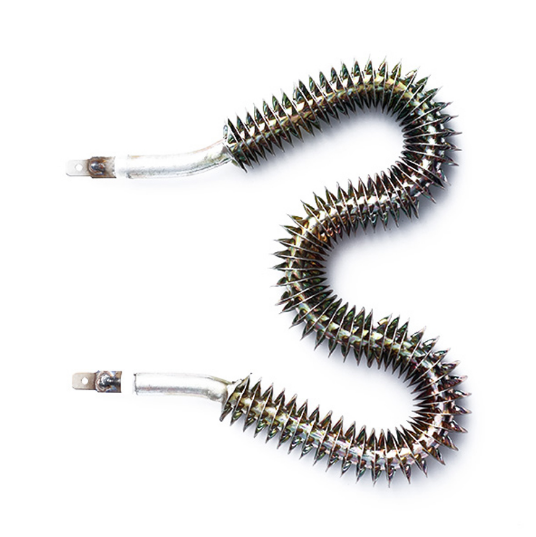

Žebra mění chování trubky předehřívače vzduchu v potrubí. Bez žeber je venkovní součinitel prostupu tepla vzduchu nízký, takže povrchová teplota trubky rychle stoupá a topný drát uvnitř se zahřívá více, než je nutné. S žebry odvádí stejná trubka více tepla do proudu vzduchu a celková účinnost se znatelně zlepšuje. Kompromisem je pokles tlaku: menší rozteč lamel vytváří větší plochu, ale také větší odpor, takže ventilátor musí pracovat tvrději. Pro prašný nebo vláknitý vzduch je širší rozteč lamel bezpečnější, i když je tepelný výkon o něco nižší. Výška žebra, tloušťka a rozteč definují faktor žebra. Běžná výška žebra je 6 až 15 mm, tloušťka 0,3 až 0,5 mm a rozteč 3 až 6 mm. Když je poptávka vysoká, a Žebrovaná topná trubice ve tvaru W poskytuje více povrchu při stejné stopě. V kruhových potrubích, an Žebrovaná topná trubice ve tvaru O je navržena tak, aby sledovala průřez a redukovala mrtvé zóny v blízkosti stěny potrubí.
Výrobci, dodavatelé žebrovaných topných trubek na zakázku ve tvaru O Xinghua Yading Electric Heating Element Co., Ltd. je čínský vlastní OEM/ODM výrobce žebrových topných trubek ve tvaru O a žebrové žebrové O ... Zobrazit produkt →
Výrobci, dodavatelé žebrovaných topných trubek na zakázku ve tvaru W Xinghua Yading Electric Heating Element Co., Ltd. je čínský vlastní výrobce OEM/ODM s žebrovými topnými trubicemi ve tvaru W a žebrovými žebry ve tvaru W ... Zobrazit produkt → Výběr trubice předehřívače vzduchu: Kontrolní seznam krok za krokem
Strukturovaný kontrolní seznam zabraňuje typickým chybám v nových instalacích: příliš velká wattová hustota, špatný materiál nebo nedostatečná plocha žeber. Při specifikaci trubice předehřívače vzduchu použijte následující sekvenci.
- Definujte hmotnostní průtok vzduchu, vstupní teplotu a požadovanou výstupní teplotu. Vypočítejte celkový potřebný výkon.
- Vyberte cílovou hustotu wattů. Pro rychlosti potrubí nad 3 m/s je rozumným výchozím bodem 3–5 W/cm2; snižte hodnotu, pokud je proudění vzduchu proměnlivé.
- Vyberte materiál pláště z maximální očekávané teploty povrchu trubky a jakéhokoli rizika koroze v prostředí.
- Rozhodněte se mezi hladkými a žebrovanými trubkami. Upřednostňují se žebrované trubky, pokud není nejvyšší prioritou čistitelnost.
- Před výrobou si u výrobce ověřte směr montáže, poloměry ohybu, polohu termočlánku a elektrické připojení.
Další pokyny ke zlepšení celkového systému naleznete v tématu jak zlepšit energetickou účinnost průmyslových systémů ohřevu vzduchu pomocí účinných trubic pro ohřev vzduchu .
Běžná selhání a prevence
I dobře specifikovaná trubka může selhat, pokud se instalované podmínky liší od konstrukce. Nejčastějšími poruchami jsou přehřátí, porušení izolace a mechanické poškození žeber.
- Spálení přehřátím: to se projevuje jako viditelná zbarvená oblast na pochvě. Obvykle pochází z hustoty wattů, která je příliš vysoká pro skutečný průtok, nebo z poruchy ventilátoru. Ověřte směr a rychlost proudění vzduchu a přidejte průtokový spínač.
- Selhání izolace: toto se jeví jako svodový proud, když oxid hořčíku absorbuje vlhkost, často po vypnutí za studena. Nechte zkumavku postupně vychladnout a udržujte přihrádku na svorky suchou.
- Poškození ploutví: ohnutá nebo chybějící žebra zvyšují místní teplotu a snižují přenos tepla. Chraňte ohřívač při manipulaci a údržbě a čistěte usazeniny prachu bez použití ostrých nástrojů.
Tepelná ochrana není volitelná. Většině poruch vyhoření může zabránit základní termostat s vysokým limitem nebo blokování proudění vzduchu. Další bezpečnostní postupy naleznete v části základní bezpečnostní pravidla pro topné spirály a jejich připojení .
Závěr
Výběr trubky předehřívače vzduchu je technické rozhodnutí, které závisí na čtyřech číslech: výstupní teplotě vzduchu, dostupném prostoru, rychlosti vzduchu a hustotě wattu. Když jsou známy všechny čtyři, materiál a geometrie žebra se stanou přímočarými. Když je jeden z nich ignorován, trubice pravděpodobně selže před očekávanou životností. V průmyslovém topném systému je několik hodin přezkoumání návrhu ve fázi specifikace vždy levnější než odstavení způsobené poddimenzovaným nebo neodpovídajícím topným tělesem.
