Když kolísání teploty ve vstřikovací formě způsobí popraskání plastových dílů nebo když po třech týdnech nepřetržitého provozu selže těsnicí lišta balicího stroje, technici údržby často kontrolují topný prvek kazety jako poslední. Řešením většinou není výměna celého stroje, ale přehodnocení výběru a instalačních parametrů samotného prvku. Spolehlivý topný článek kazety má životnost určenou hustotou ve wattech, materiálem pláště, hustotou zhutněného oxidu hořečnatého a procesem utěsnění koncovky, nejen podle výkonu a délky.
Co dělá ohřívač kazet

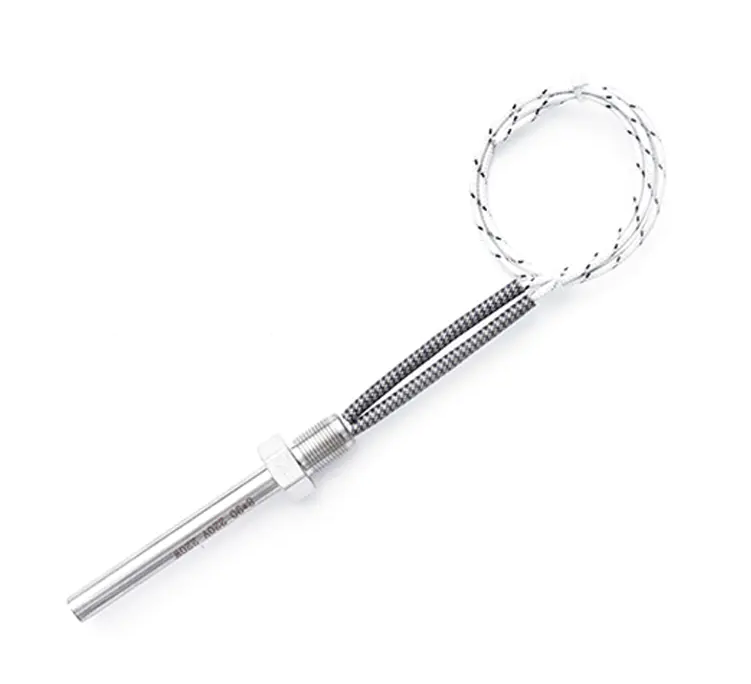

Topné těleso kazety je průmyslové topné těleso ve tvaru trubky vložené do vyvrtaných otvorů. Jeho princip fungování se opírá o jednoduchý, ale účinný obvod: nikl-chromová cívka při napájení generuje teplo, hustá izolace z oxidu hořčíku přenáší toto teplo do pláště z nerezové oceli a plášť jej vede přes těsný kontakt s okolní kovovou základnou. Protože je zdroj tepla zabudován přímo do ohřívaného předmětu, poskytuje rychlou odezvu a přesné lokalizované řízení teploty, díky čemuž je cenný pro formy, horké vtoky a další průmyslová zařízení.
U vstřikovacích forem a forem pro tlakové lití jsou topné prvky kazety obvykle zapuštěny do rozdělovačů nebo jader. V balicích strojích se vkládají do kanálků uvnitř uzavíracích lisovnic. V těchto aplikacích rovnoměrnost rozložení povrchové teploty přímo ovlivňuje rozměrovou přesnost, kvalitu vzhledu a dobu cyklu. Pokud se jedná o instalaci formy, a kazetový ohřívač s pevnou blokovací deskou pomáhá zabránit pohybu prvku během vibrací nebo demontáže, což zjednodušuje montáž.
Ohřívač kazety s pevnou blokovací deskou pro instalaci formy Tento topný článek obsahuje pevnou blokovací desku, která zabraňuje pohybu během montáže a provozu. Jeho spolehlivá konstrukce zajišťuje rovnoměrné rozložení tepla, pomáhá zkrátit dobu ohřevu a zlepšit efektivitu výroby v aplikacích forem. Zobrazit produkt → Konstrukční detaily, které řídí tepelný výkon a životnost
Životnost topného prvku kazety závisí na čtyřech konstrukčních faktorech: materiál pláště, hustota izolace oxidu hořečnatého, kvalita topné spirály a způsob utěsnění svorek.
Materiál pláště
Plášť musí odolat provozní teplotě, mechanickému opotřebení a občasnému chemickému napadení. Nerezová ocel 304 vyhovuje většině standardních scénářů forem. Nerezová ocel 316 lépe odolává vlhkosti a mírně koroznímu prostředí. Nerezová ocel 321 a Incoloy 800/840 jsou určeny pro potřeby vysoké teploty nebo vysoké hustoty wattů. Praktickým pravidlem je, že čím vyšší je teplota pláště, tím nižší je povolená hustota wattů.
| Materiál pláště | Maximální teplota pláště | Doporučené podmínky |
|---|---|---|
| 304 Nerezová ocel | 400 °C | Univerzální ohřev forem |
| 316 Nerezová ocel | 400 °C | Vlhké nebo mírně korozivní prostředí |
| 321 Nerezová ocel | 500 °C | Vysokoteplotní lisování, cyklický ohřev |
| Incoloy 800/840 | 600 °C | Extrémní teplo, vysoká hustota wattů |
Izolace oxidu hořečnatého
Hustota zhutnění oxidu hořečnatého, měřená v g/cm³, je klíčovým faktorem jak tepelné vodivosti, tak izolačního odporu. Nízká hustota zhutnění způsobuje rychlý pokles izolačního odporu při vysoké teplotě, zatímco vyšší hustota poskytuje lepší tepelné cesty a snižuje tepelný odpor mezi cívkou a pláštěm. U zařízení s jmenovitým napětím nižším než 500 V se běžně očekává, že izolační odpor za studena bude alespoň 100 MΩ, ale důležitější je, zda zůstane stabilní během horkého provozu.
Topná spirála
Materiál cívky je obvykle slitina niklu a chrómu, typicky 80/20 nebo 60/16. Průměr drátu a počet závitů definují odpor prvku. Pokud zákazník potřebuje specifický výkon při určitém napětí, musí tomu odpovídat konstrukce cívky. Zvýšení napětí pro získání většího tepla zkrátí životnost prvku, protože teplo cívky se zvyšuje s druhou mocninou napětí.
Ukončení
Ukončení je jedním z nejvyšších bodů selhání. Pájené spoje vystavené vysokým teplotám způsobují oxidaci a mechanickou únavu. Konstrukce zvukových svorek zahrnuje ochranu kovové hadice, pravoúhlé přívodní vodiče nebo externí svorkovnice. V prostředí s rozstřikem chladicí kapaliny vodotěsná konstrukce terminálu znatelně prodlužuje dobu provozu.
Jak vybrat správný topný článek kazety
Správná posloupnost výběru je: potvrďte rozměr vyvrtaného otvoru a účinnou zahřívanou délku, poté potvrďte cílovou provozní teplotu a přípustnou teplotu pláště, poté vypočítat požadavek na výkon a nakonec sladit konfiguraci napětí a přívodního vodiče. Nikdy nezačínejte od napájení.
- Změřte průměr montážního otvoru. Běžné standardní velikosti jsou 6,35 mm, 8 mm, 10 mm, 12,7 mm a podobné, ale je třeba zkontrolovat skutečnou toleranci otvoru. Příliš těsné uložení ztěžuje demontáž a může poškodit prvek. Příliš volný střih vytváří vzduchovou mezeru. U většiny topných těles kazet je doporučená montážní mezera asi o 0,05 mm až 0,1 mm větší než průměr pláště.
- Určete efektivní zahřátou délku. Skutečná hloubka zasunutí do vyvrtaného otvoru definuje vyhřívanou zónu. Příliš mnoho nezahřáté délky plýtvá energií, zatímco příliš málo způsobuje lokální přehřátí.
- Vypočítejte požadovaný výkon a napětí. Odhadněte požadavek na výkon z hmotnosti, nárůstu teploty a doby ohřevu a poté porovnejte místní napětí (například 230 V nebo 400 V mezi fázemi) a hodnotu odporu.
- Vyberte konfiguraci svodového drátu. Pro stísněné prostory šetří místo vnitřní výstupní drát. Pro častou montáž a demontáž nebo v mokrém prostředí je výhodnější ochrana kovové hadice nebo vodotěsné těsnění.
Wattová hustota je jednou z nejvíce nepochopených specifikací v výběr elektrického topného tělesa . Nízká hustota chrání polymery citlivé na teplo, střední hustota poskytuje vyváženou odezvu a vysoká hustota se vyplatí používat pouze tehdy, když je regulace teploty přesná a materiál formy ji snese. Níže uvedená tabulka shrnuje typické rozsahy pro praktickou referenci.
| Aplikace | Rozsah hustoty wattů | Typické omezení |
|---|---|---|
| Termoplastické formy | 2–5 W/cm² | Nízká hustota pro udržení stabilní viskozity |
| Standardní ohřev formy | 5–15 W/cm² | Vyvážené ovládání a odezva |
| Zemřít a horký běžec | 10–20 W/cm² | Přesné ovládání s vysokofrekvenčními cykly |
| Testovací přípravky a malé nástroje | 15–25 W/cm² | Přísná kontrola povrchové teploty |
Aplikační scénáře napříč odvětvími
Ohřívací prvky kazet plní různé role v různých výrobních prostředích. Ve vstřikovacích formách zajišťují teplotu potřebnou pro plnění plastů a udržovací tlak. V systémech horkých vtoků pracují s ohřívači pružinových spirál, aby udržely konzistentní tok taveniny. V balicích strojích poskytují stabilní utěsnění prostřednictvím účinného přenosu tepla. Různé typy zařízení kladou na prvek různé mechanické požadavky.
Pokud provozní prostředí zahrnuje rozstřikování chladicí kapaliny nebo vysokou vlhkost, a vodotěsný patronový ohřívač zajišťuje, že utěsněná konstrukce zabraňuje rychlé degradaci izolačního odporu a zabraňuje nákladným neplánovaným odstávkám.
Vodotěsný ohřívač kazet pro prostředí s vysokou vlhkostí Tento vodotěsný ohřívač kazet, navržený pro drsné podmínky, používá materiály odolné proti korozi, aby se zabránilo vnikání vlhkosti. Poskytuje stabilní a účinné vytápění v aplikacích, kde by jinak mohlo dojít k poruchám rozstřiku chladicí kapaliny nebo vysoké vlhkosti. Zobrazit produkt → Běžné příčiny selhání a preventivní opatření
Většina selhání nejsou náhodné problémy s kvalitou. Jsou to defekty předního návrhu vytvořené výběrem nebo podmínkami instalace.
- Přehřátí: teplota pláště překračuje limit materiálu. Snižte hustotu wattů nebo přepněte na pouzdro 321 nebo Incoloy.
- Přepálení olověného drátu: terminál je vystaven přímo horké zóně. Použijte kovovou hadici s pravoúhlým výstupem, abyste udrželi přívodní vodič mimo zdroj tepla.
- Pokles izolačního odporu: oxid hořečnatý absorbuje vlhkost nebo olej. Použijte vodotěsnou konstrukci a skladujte prvek v suchu.
- Nesoulad otvorů: příliš velká vůle vytváří lokalizované tepelné namáhání prvku. Znovu vyvrtejte a udržujte vůli 0,05-0,1 mm.
Když standardní produkty nestačí
Standardní katalogy pokrývají pouze běžné specifikace. Pro projekty vyžadující omezený prostor, víceúhlové vývody, integrované teplotní čidla nebo speciální závitové upevnění se zakázková výroba stává důležitou. Výrobci mohou obvykle vyrábět prvky se speciálními průměry, délkami a konstrukcí svorek podle výkresů.
Když je montážní prostor extrémně omezený, a ohřívač mikrokartuše je praktickou volbou pro úzké nástrojové kanály a malé laboratorní přípravky. Dvouzávitové varianty, pravoúhlá kovová konstrukce hadice, externí přívodní vodič a keramické izolované vodiče lze také kombinovat na základě frekvence údržby stroje, polohy zdroje tepla a prostoru pro vedení.
Mikrokazetový ohřívač pro stísněné prostory a přesné vytápění Tento mikrokazetový ohřívač je ideální pro stísněné prostory a poskytuje přesné řízení teploty s minimálními tepelnými ztrátami. Jeho kompaktní design vyhovuje úzkým kanálům nástrojů a malým přípravkům a nabízí spolehlivý výkon v prostorově omezených úkolech vytápění. Zobrazit produkt → Výběr topného tělesa kazety není o výběru nejdražšího nebo nejvýkonnějšího modelu. Správná cesta je nejprve přečíst rozměr vyvrtaného otvoru a polohu zdroje tepla, potvrdit pracovní teplotu a poté zvolit hustotu wattů a strukturu terminálu. V případě nejistých aplikací zašlete výkres vrtání technickému týmu dodavatele, aby mohl poskytnout jasnou specifikaci před rozhodnutím o nákupu. Správně vybraný prvek může běžet v terénu desítky tisíc hodin. Pokud aplikace spadá mimo standardní rozsahy, zašlete výkres vrtání na adresu kontaktní tým výrobce pro praktickou recenzi.
